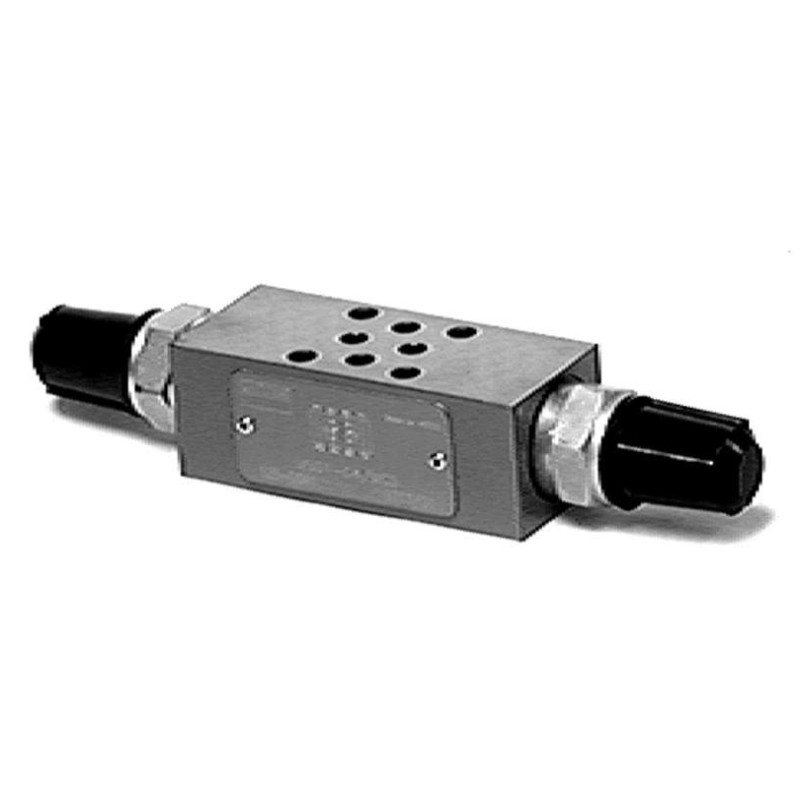

Dvojité škrticí ventily slouží ke škrcení průtoku ve dvou
oddělených větvích (A, B) hydraulického obvodu.
Modulové uspořádání umožňuje šest různých zapojení.
Těleso ventilu má vrtané kanály a škrticí ventily jsou
vestavěny v kanálu A nebo B nebo v A i B. Omezují
průtoky v jednom směru a dovolují volné průtoky ve
směru opačném.
Popis:
- Modulové provedení pro výškové sdružování
- Pro škrcení na vstupu nebo na výstupu spotřebiče

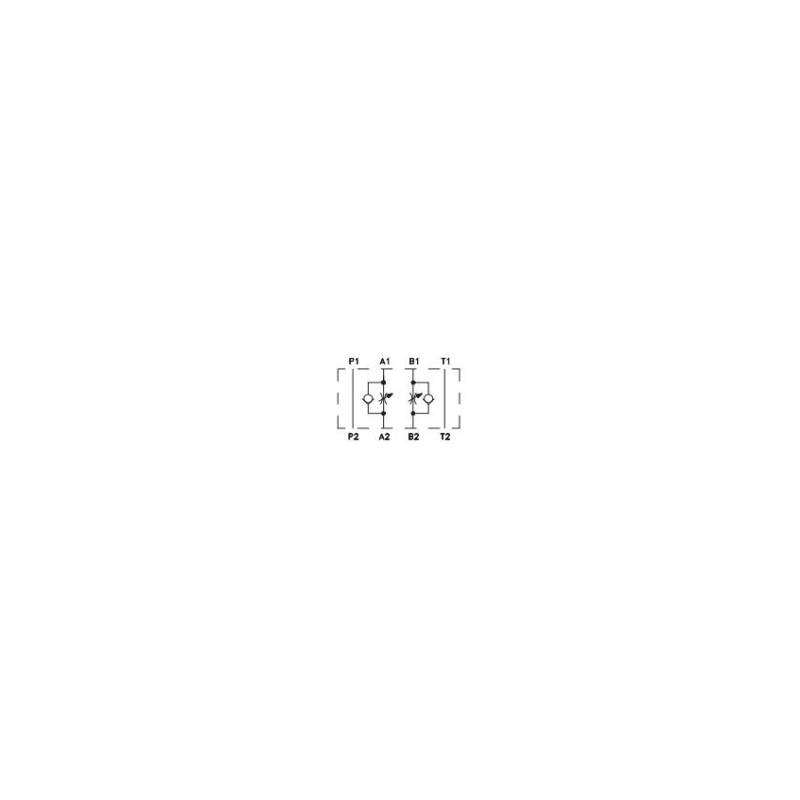

- Tři možnosti propojení:
- škrticí ventil v kanálu A
- škrticí ventil v kanálu B
- škrticí ventil v kanálu A i B
- Nastavení průtoku šroubem s vnitřím šestihranem, pojistnou maticí a krytem
- Mezinárodní připojovací rozměry podle ISO 4401 / DIN 24 340
Vlastnosti:- Jmenovitá světlost 04
- Maximální tlak do 320 bar
- Průtok do 25 l / min
