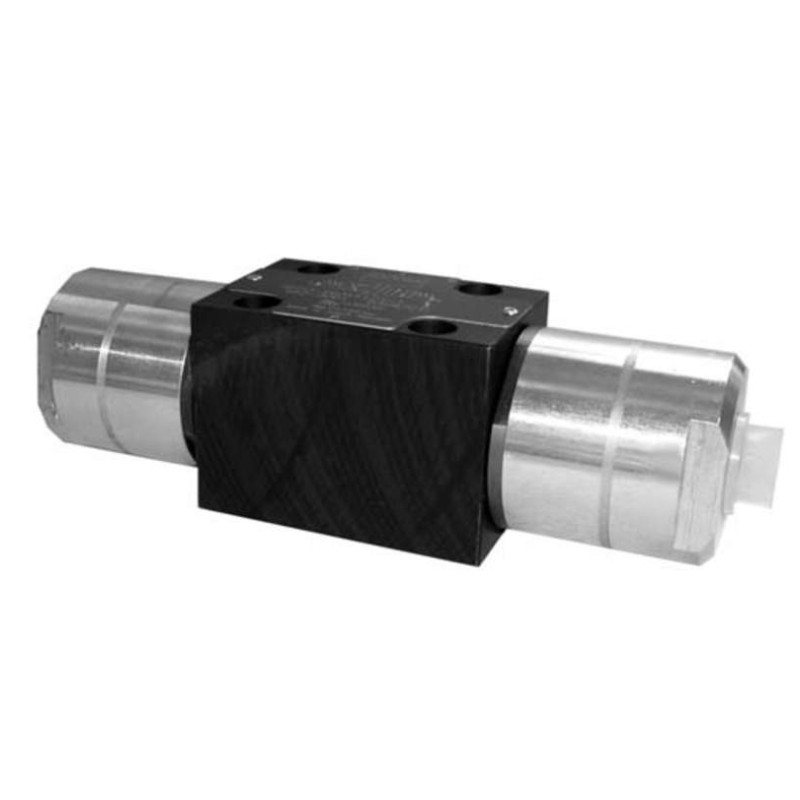

Rozváděč má stavebnicovou konstrukci.Skládá se
z rozváděcí jednotky tvořené litinovým tělesem s válcovým šoupátkem a z jednoho nebo dvou
ovládačů s písty a vratnými pružinami.

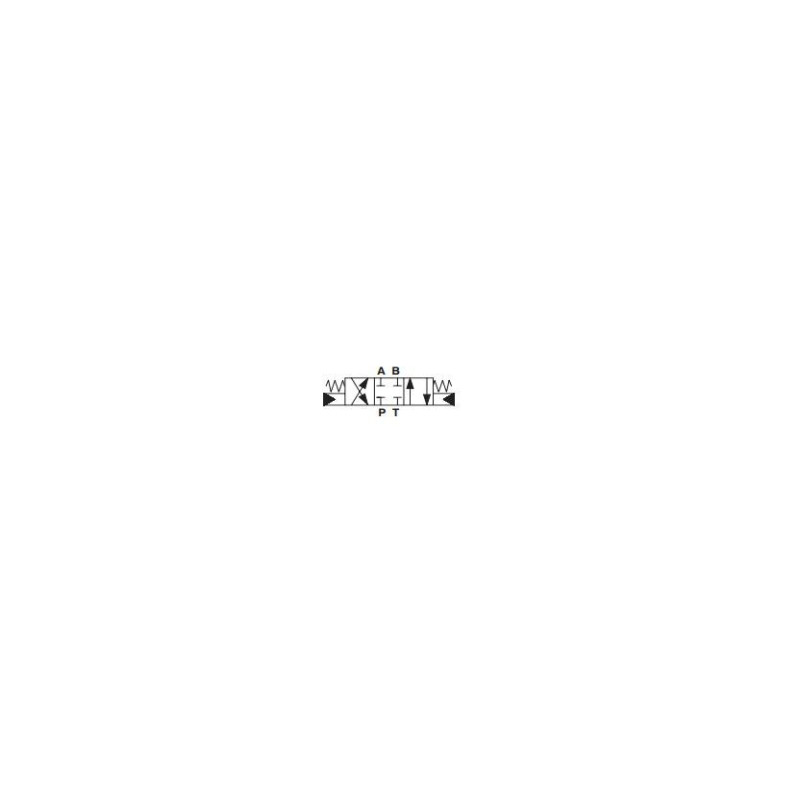

Rozváděče třípolohové mají vždy dva ovladače a dvě
středicí pružiny. Dvoupolohové rozváděče mají vždy
jeden ovladač a jednu vratnou pružinou nebo dva
ovladače a aretaci polohy válcového šoupátka.
Popis:
- 4/3, 4/2 rozváděče šoupátkové konstrukce s hydraulickým a pneumatickým ovládáním
- Připojovací rozměry podle DIN 24 340 /ISO 4401 / CETOP RP121-H
- Připojovací závit ovladače M10x1, G1/8
Funkce:
Velikost: 06
Pracovní tlak až do 350 bar
Průtok až do 80 l/min
